Подробное техническое описание |

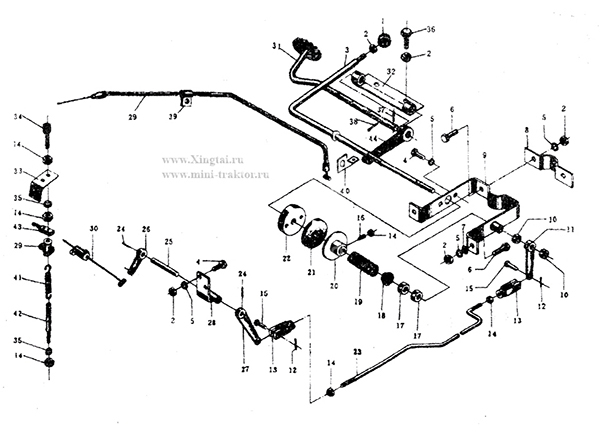

МЕХАНИЗМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
№ Поз. | Наименование | Обозначение | Количество |
1 | Шаровая головка в сборе | 10Т.20.016 | 1 |
2 | Гайка М8 | GB6170-86 | 9 |
3 | Рукоятка сварная в сборе | 10Т.20.012 | 1 |
4 | Болт М8х16 | GB5781-86 | 4 |
5 | Шайба8 | GB93-87 | 10 |
6 | Болт М8х30 | GB5781-86 | 2 |
7 | Шайба8 | GB97.1-85 | 2 |
8 | Скоба зажимная | 10Т.20.108 | 1 |
9 | Кронштейн сварной в сборе | 10Т.20.017 | 1 |
10 | Гайка М10 | GB6170-86 | 2 |
11 | Рычаг зажимный | 10Т.20.106-1 | 1 |
12 | Шплинт 2х10 | GB91-86 | 2 |
13 | Вилка соединительная | 10Т.20.109 | 2 |
14 | Гайка М6 | GB6170-86 | 6 |
15 | Палец В5х25 | GB882-86 | 2 |
16 | ВинтМ6х20 | GB75-85 | 1 |
17 | ГайкаМ12х1.25 | GB6171-86 | 2 |
18 | Втулка пружины направляющая | 10Т.20.117-А | 1 |
19 | Пружина экселератора нажимная | 10Т.20.120 | 1 |
20 | Диск ведущий | 10Т.20.103 | 1 |
21 | Диск фрикционный | 10Т.20.104 | 1 |
22 | Диск ведомый | 10Т.20.105 | 1 |
23 | Тяга продольная | 10Т.20.110 | 1 |
24 | Шплинт3х30 | GB91-86 | 2 |
25 | Валик приводный | 10Т.20.115-1 | 1 |
26 | Рычаг | 10Т.21.111-1 | 1 |
27 | Рычаг длинный | 10Т.20.114-1 | 1 |
28 | Кронштейн сварный с втулкой в сборе | 10Т.20.014 | 1 |
29 | Тросик ножного акселератора в сборе | 10Т.20.051 | 1 |
30 | Тросик ручного акселератора в сборе | 10Т.20.052 | 1 |
31 | Акселератор ножной сварный в сборе | 10Т.20.053 | 1 |
32 | Кронштейн сварный в сборе | 10Т.20.054 | 1 |
33 | Кронштейн тросика | 10Т.20.201 | 1 |
34 | Втулка фиксации тросика | 10Т.20.202 | 1 |
35 | Шайба 6 | GB93-87 | 2 |
36 | Болт М8х20 | GB5781-86 | 2 |
37 | Штифт4х20 | GB879-86 | 1 |
38 | Шплинт3х20 | GB91-86 | 1 |
39 | Скоба закрепления тросика | 10Т.20.204 | 1 |
40 | Кронштейн закрепления тросика ножного акселератора | 10Т.20.205 | 1 |
41 | Пружина оттяжная | 10Т.20.206 | 1 |
42 | Шток установления пружины | 10Т.20.207-А | 1 |
43 | Шпилька соединительная с тросиком | 10Т.20.209 | 1 |
44 | Рычаг ножного акселератора | 10Т.20.229 | 1 |

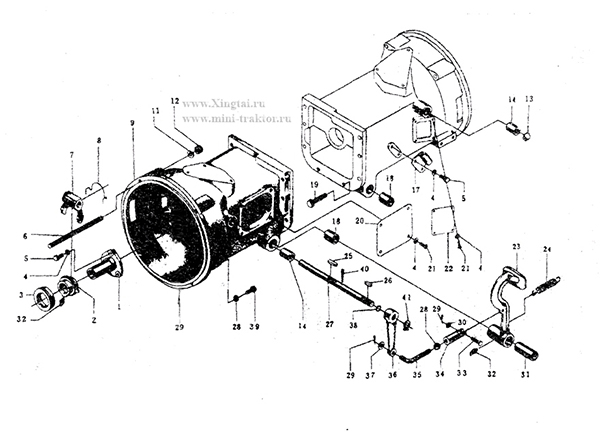

МУФТА СЦЕПЛЕНИЯ (1)
№ Поз. | Наименование | Обозначение | Количество |
1 | Опора выжимания | 10Т.21.103 | 1 |
2 | Корпус выжимного подшипника | 14.21.114 | 1 |
3 | Подшипник качения 588909 | 1 | |
4 | Шайба 8 | GB93-87 | 13 |
5 | Болт М8х25 | GB5781-86 | 5 |
6 | Шпилька М12х145 | GB901-88 | 4 |
7 | Вилка выключения | 10.21.113А | 1 |
8 | Пружина кручения возвратная | 10.21.115 | 1 |
9 | Корпус переходного моста | 14.21С.101 | 1 |
16.21С.101 | 1 | ||
11 | Шайба 12 | GB93-87 | 4 |
12 | Гайка М12 | GB6170-86 | 4 |
13 | Заглушка | 10Т.21.106 | 1 |
14 | Втулка валика вилки | 10Т.21.105 | 2 |
17 | Кронштейн с зубьями | 10Т.43.118 | 1 |
18 | Втулка валика педали | 10Т.21.114 | 2 |
19 | Болт М12х45 | GB5783-86 | 2 |
20 | Крышка левая боковая | 10Т.21.115 | 1 |
21 | Винт М8х12 | GB67-85 | 8 |
22 | Крышка правая боковая | 10Т.21.117 | 1 |
23 | Педаль муфты сцепления | 10Т.21.112 | 1 |
24 | пружина педали оттяжная | 10Т.21.113 | 1 |
25 | Шпонка5х32 | GB1096-79 | 1 |
26 | Шпонка5х18 | GB1096-79 | 1 |
27 | Валик вилки выключения | 10Т.21.104 | 1 |
28 | ГайкаМ10 | GB6170-86 | 2 |
29 | Шплинт 3х20 | GB91-86 | 3 |
30 | Шайба8 | GB97.1-85 | 1 |
31 | Подшипник масличный | 10Т.43.303 | 1 |
32 | МасленкаМ10х1 | GB1153 | 2 |
33 | Палец соединительный ограничительной цепи | 10Т.56.108 | 1 |
34 | Вилка регулировочная | 10Т.21.110-А | 1 |
35 | Штанга толкающая | 10Т.21.109 16.21.109 |
1 1 |
36 | Рычаг отжимный | 10Т.21.107 | 1 |
37 | Шайба 10 | GB97.1-85 | 1 |
38 | Кольцо уплотнительное О-образное 18х2.4 | GB1235 | 1 |
39 | Болт М10х30 | GB5781-86 | 1 |
40 | Шплинт3х30 | GB91-86 | 1 |
41 | Кольцо упорное18 | GB894.1-86 | 1 |

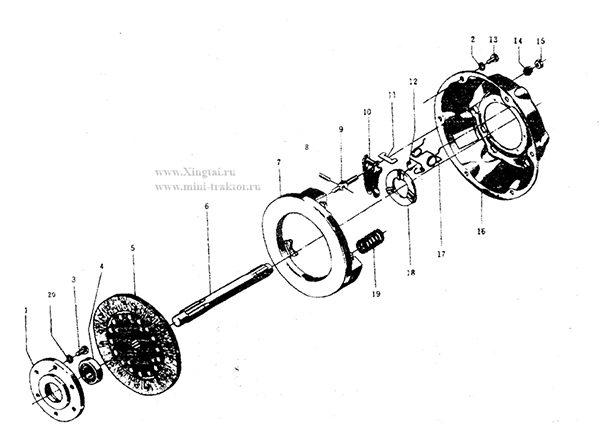

МУФТА СЦЕПЛЕНИЯ (2)
№Поз. | Наименование | Обозначение | Количество |
1 | Стакан переднего подшипника | 10.21.117 | 1 |
2 | Шайба 8 | GB93-87 | 6 |
3 | Болт М10х25 | GB5781-86 | 4 |
4 | Подшипник качения 60204 | GB278 | 1 |
5 | Диск ведомый в сборе | 10.21.011 | 1 |
6 | Вал муфты сцепления | 10Т.21.102-1 16.21.102 |
1 1 |
7 | Диск нажимный | 14.21.103 | 1 |
8 | Штифт В6х22 | GB119-86 | 3 |
9 | Болт-державка | 10.21.104 | 3 |
10 | Рычаг отжимный | 10.21.105 | 3 |
11 | Качалка отжимная | 10.21.107 | 3 |
12 | Пружина кручения отжимного рычага | 10.21.112 | 3 |
13 | БолтМ8х16 | GB5781-86 | 6 |
14 | Гайка регулировочная | 10.21.109 | 3 |
15 | ГайкаМ8х1 | GB6171-86 | 3 |
16 | Кожух муфты сцепления | 10.21102 | 1 |
17 | Пружина рычага нажимная | 10.21.108 | 3 |
18 | Кольцо отжимных рычагов | 10.21.116 | 1 |
19 | Пружина нажимного диска | 10.21.118 | 6 |
20 | Шайба 10 | GB93-87 | 4 |

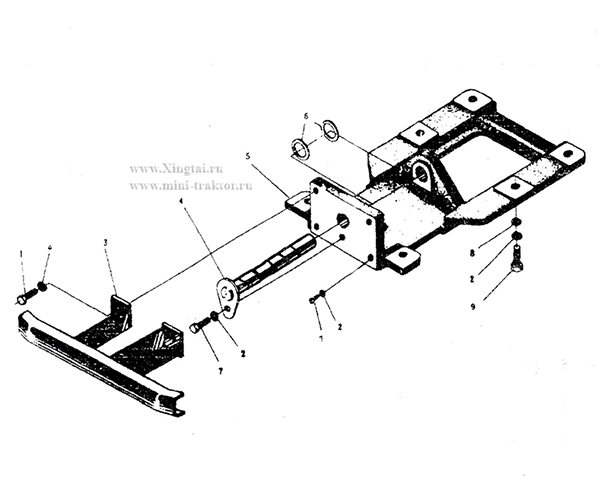

ПЕРЕДНЯЯ ОСЬ (1)
№ Поз. | Наименование | Обозначение | Количество |
1 | Болт М12х35 | GB5781-86 | 2 |
2 | Шайба 12 | GB93-87 | 9 |
3 | Бампер сварной в сборе | 10Т.31.021 | 1 |
4 | Ось качания сварная в сборе | 14.31.020 | 1 |
5 | Остов передней оси | 14.31.101-А | 1 |
6 | Прокладка оси качания | 10Т.31.137-А | 2 |
7 | Болт М12х25 | GB5781-86 | 1 |
8 | Шайба 12 | GB 97.1-85 | 4 |
9 | Болт М12х45 | GB5780-86 | 4 |

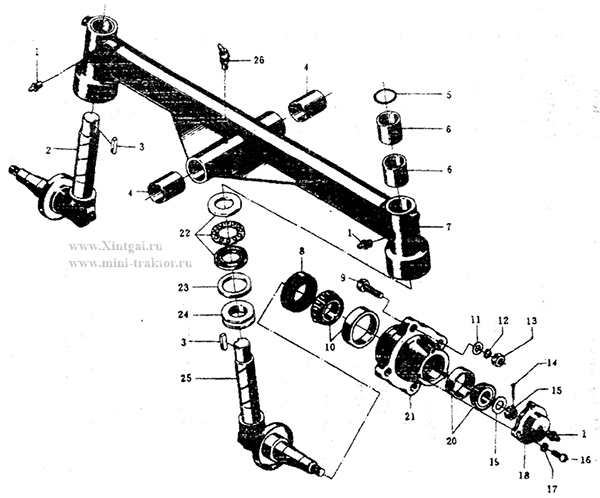

ПЕРЕДНЯЯ ОСЬ (2)
№ Поз. | Наименование | Обозначение | Количество |
1 | Масленка М10х1 | GB1152-79 | 4 |
2 | Цапфа правая поворотная сварная в сборе | 14.31.014 | 1 |
3 | Шпонка на лыске С8х25 | GB1096 | 2 |
4 | Втулка | 10T.31.143 | 2 |
5 | Кольцо уплотнительное О-образное 35х3.1 | GB1235 | 2 |
6 | Втулка цапфы | 10T.31.118 | 4 |
7 | Балка передняя трубная сварная в сборе | 16.31.012 | 1 |
8 | Сальник PD40х62х12 | HG4-692 | 2 |
9 | Болт М12х1.25х35 | GB21 | 8 |
10 | Подшипник7206 | GB297 | 2 |
11 | Шайба 12 | GB97 | 8 |
12 | Шайба 12 | GB93 | 8 |
13 | Гайка М12х1.25 | GB51 | 8 |
14 | Шплинт 3х30 | GB91 | 2 |
15 | Гайка М14х1.5 | GB60 | 2 |
16 | Винт М6х14 | GB67 | 6 |
17 | Шайба 6 | GB93 | 6 |
18 | Крышка ступицы | 10T.31.104 | 2 |
19 | Шайба 14 | GB97 | 2 |
20 | Подшипник качения7204 | GB297 | 2 |
21 | Ступица | 14.31.013 | 2 |
22 | Подшипник8206 | GB301 | 2 |
23 | Прокладка кольцевая уплотнительная | 10T.31.134 | 2 |
24 | Кольцо опорное уплотнительное | 10T.31.112 | 2 |
25 | Цапфа левая поворотная сварная в сборе | 14.31.013 | 1 |
26 | Масленка М 10х1 | GB1153 | 1 |

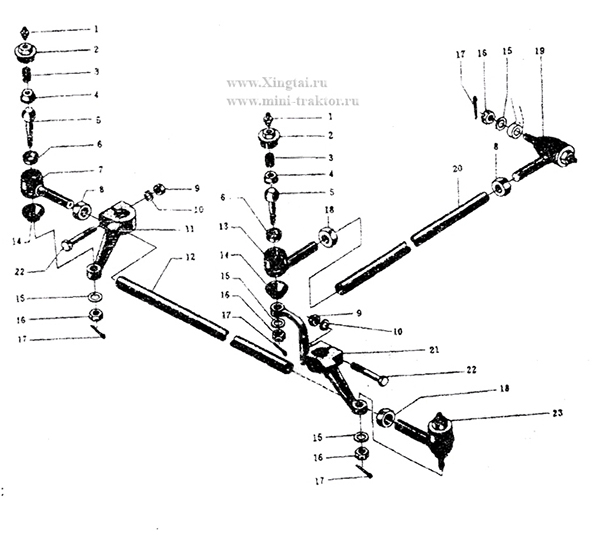

ПРОДОЛЬНАЯ И ПОПЕРЕЧНАЯ ТЯГИ
№ Поз | Наименование | Обозначение | Количество |
1 | Масленка М10х1 | GB1152-79 | 4 |
2 | Пробка регулировочная | 10Т.31.130 | 4 |
3 | Пружина нажимная | 10Т.31.129 | 4 |
4 | Тарелка шарового пальца нажимная | 10Т.31.128 | 4 |
5 | Палец шаровой | 10Т.31.126 | 4 |
6 | Кольцо опорное шарового пальца | 10Т.31.127 | 4 |
7 | Седло шарового пальца правое | 10Т.31.124 | 2 |
8 | Гайка М16х1.5 | GB6171-86 | 2 |
9 | Гайка М10 | GB6170-86 | 2 |
10 | Шайба 10 | GB93-87 | 2 |
11 | Рычаг поворотный | 14.31.106 | 1 |
12 | Тяга поперечная | 16.31.110 | 1 |
13 | Седло шарового пальца левое | 10Т.31.123 | 2 |
14 | Чехол пылезащитный | 10Т.31.125 | 4 |
15 | Шайба 10 | GB93-87 | 4 |
16 | Гайка М10 | GB6170-86 | 4 |
17 | Шплинт 2.5х25 | GB91-86 | 4 |
18 | Гайка М16х1.5 | GB6171-86 | 2 |
19 | Шарнир поворотный правый в сборе | 10Т.31.016 | 1 |
20 | Тяга продольная | 14.31.107 16.31.107 |
1 1 |
21 | Рычаг поворотный | 14.31.105 | 1 |
22 | Болт М10х65 | GB5780-86 | 2 |
23 | Шарнир поворотный левый в сборе | 10Т.31.015 | 1 |

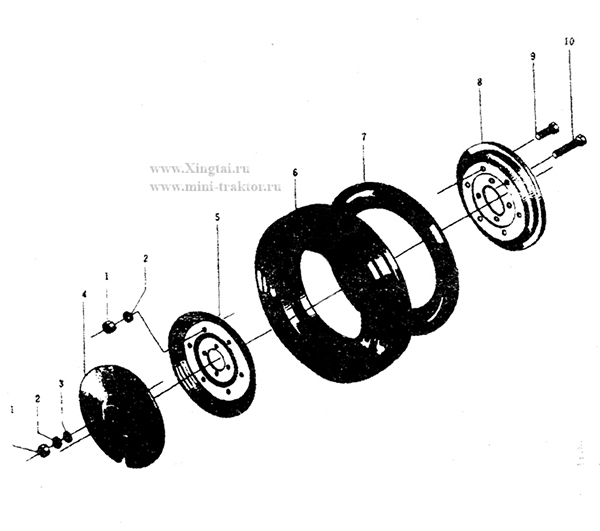

НАПРАВЛЯЮЩЕЕ КОЛЕСО
№ Поз. | Наименование | Обозначение | Количество |
1 | Гайка М12 | GB6170-86 | 12 |
2 | Шайба 12 | GB93-87 | 12 |
3 | Шайба 12 | GB97.1.-85 | 6 |
4 | Груз дополнительной направляющего колеса | 14.32.102-А | 2 |
5 | Обод (А) | 14.32.104 | 2 |
6 | Покрышка 4.00-12 | GB2979-82 | 2 |
7 | Камера 4.00-12 | GB2979-82 | 2 |
8 | Обод(В) | 14.32.101 | 2 |
9 | Болт М12х75 | GB5781-86 | 6 |
10 | Болт М12х75 | GB5780-86 | 6 |

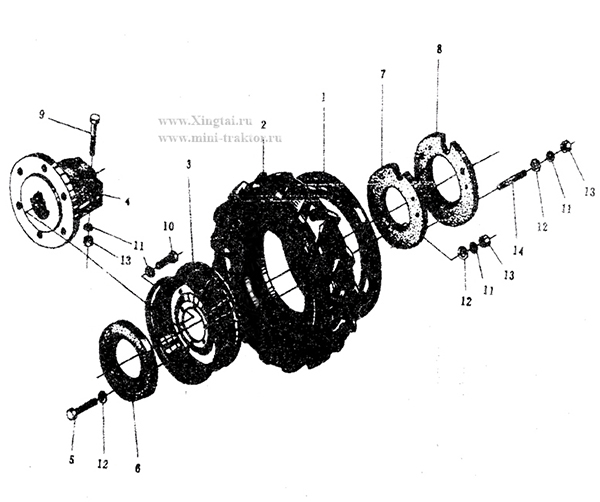

ВЕДУЩЕЕ КОЛЕСО
№Поз. | Наименование | Обозначение | Количество |
1 | Камера 7.50-16(7.50-20 для Синтай-180) | GB2979-82 | 2 |
2 | Покрышка 7.50-16(7.50-20 для Синтай-180) | GB2979-82 | 2 |
3 | Обод сварный в сборе | 14.34.031 | 2 |
4 | Ступица заднего колеса | 14.34.101-А | 2 |
5 | Болт М12х110 | GB5780-86 | 6 |
6 | Груз колеса дополнительный (внутренний) | 14.34.303 | 2 |
7 | Груз колеса дополнительный(1) | 14.34.304 | 2 |
8 | Груз колеса дополнительный (2) | 14.34.305 | 2 |
9 | Болт М12х65 | GB5782-86 | 4 |
10 | Болт М12х35 | GB5783-86 | 12 |
11 | Шайба 12 | GB 93-87 | 28 |
12 | Шайба 12 | GB97.1-85 | 18 |
13 | Гайка М12 | GB6170-86 | 16 |
14 | Шпилька М12х90 | GB901-88 | 6 |

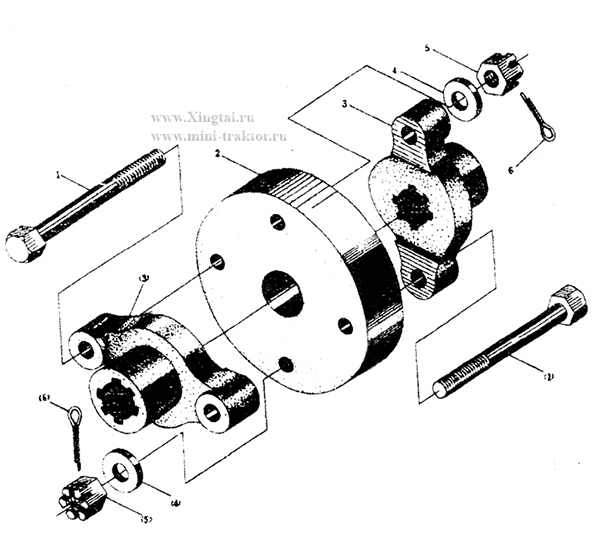

СОЕДИНИТЕЛЬНАЯ МУФТА
№ Поз |
Наименование |
Обозначение |
Количество |
1 |
Болт М10х45 |
GB 31.1-88 |
4 |
2 |
Диск соединительный |
14.36.101-1 |
1 |
3 |
Фланец соединительный |
14.36.102-1 |
2 |
4 |
Шайба 10 |
GB97.1-85 |
4 |
5 |
Гайка М10 |
GB6181-86 |
4 |
6 |
Шплинт 2.5х20 |
GB91-86 |
4 |

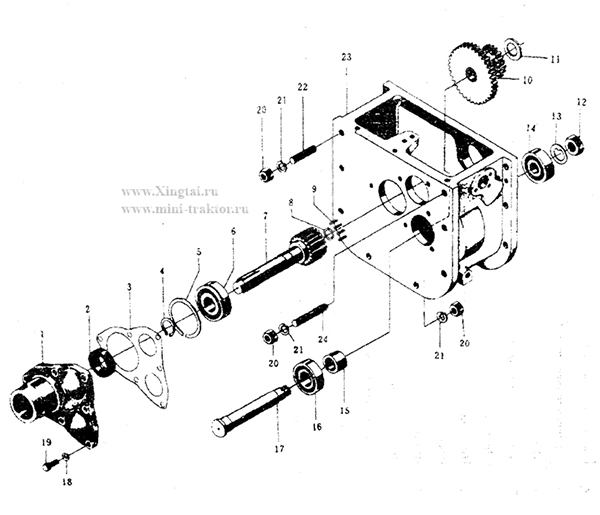

ДОПОЛНИТЕЛЬНАЯ КОРОБКА ПЕРЕДАЧИ (1)
ПЕРВИЧНЫЙ ВАЛ, ВЕДУЩАЯ КОНИЧЕСКАЯ ШЕСТЕРНЯ, ВАЛ ЗАДНЕГО ХОДА
№ Поз. |
Наименование |
Обозначение |
Количество |
1 |
Гайка М18х1.5 |
GB6173-86 |
2 |
2 |
Шестерня дополнительной передачи подвижная |
16.37.112 |
1 |
3 |
Подшипник качения 7205 |
GB297-84 |
2 |
4 |
Стакан подшипника |
16.37.124 |
1 |
5 |
Прокладка регулировочная |
10Т.37.125 |
|
6 |
Шестерни первой передачи и заднего хода подвижные |
16.37.137 |
1 |
7 |
Шестерни второй и третьей передач подвижные |
16.37.136 |
1 |
8 |
Шестерни второй и третьей передач неподвижные |
16.37.135 |
1 |
9 |
Кольцо упорное 25 |
GB894.1-86 |
2 |
10 |
Подшипник качения 305 |
GB276-89 |
1 |
11 |
Втулка вала шестерни заднего хода |
10.37.189 |
1 |
12 |
Шестерня заднего хода |
10.37.188 |
1 |
13 |
Кольцо распорное |
10.37.143 |
2 |
14 |
Шестерня коническая ведущая |
16.37.140 |
1 |
15 |
Подшипник качения 92906 |
нестандартный |
1 |
16 |
Вал заднего хода |
10.37.144 |
1 |
17 |
Пластинка фиксации |
10.37.145 |
1 |
18 |
Шайба 8 |
GB93-87 |
7 |
19 |
Болт М8х20 |
GB5781-86 |
2 |
20 |
Болт М8х25 |
GB5781-86 |
3 |
21 |
Шпонка на лыске |
GB1096-79 |
1 |
22 |
Первичный вал |
16.37.114 |
1 |
23 |
Кольцо иголки упорное |
10.37.115-А |
1 |
24 |
Подшипник качения 50305 |
GB277-89 |
1 |
26 |
Планка фиксации |
14.37.11 |
1 |
27 |
Болт М8х20 |
GB5781-86 |
2 |

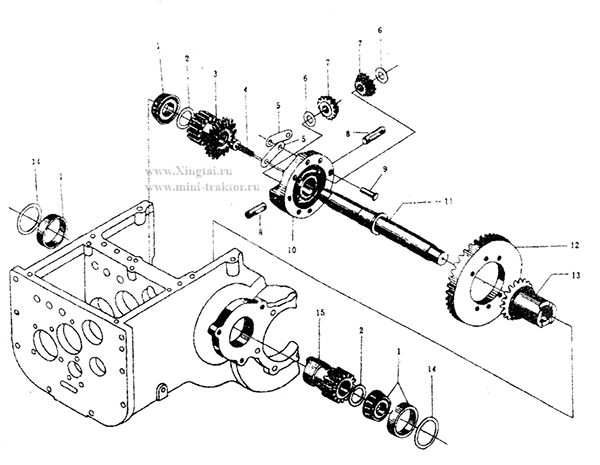

ДИФФЕРЕНЦИАЛ
№ Поз. | Наименование | Обозначение |
Количество |
1 | Подшипник качения 7306 | GB297-86 |
2 |
2 | Шайба упорная | 16.37.312 | |
3 | Шестерня правой полуоси | 16.37.308 |
1 |
4 | Болт М12х1.5х32 | GB5786-86 |
1 |
5 | Пластинка болта дифференциала замковая | 16.37.322 |
4 |
6 | Кольцо | 10Т.37.311-А |
4 |
7 | Сателлит | 10Т.37.309 |
4 |
8 | Ось сателлита | 10Т.37.310-А |
2 |
9 | Палец 6х30 | GB882-86 |
2 |
10 | Корпус дифференциала | 10Т.37.306-2 |
2 |
11 | Вал центральной передачи | 16.37.148 |
1 |
12 | Шестерня коническая ведомая | 16.37.134 |
1 |
13 | Шестерня левой полуоси коническая | 16.37.320 |
1 |
14 | Прокладка регулировочная | 16.37.174 |
1 |
15 | Шестерня левой полуоси | 16.37.307 |
1 |

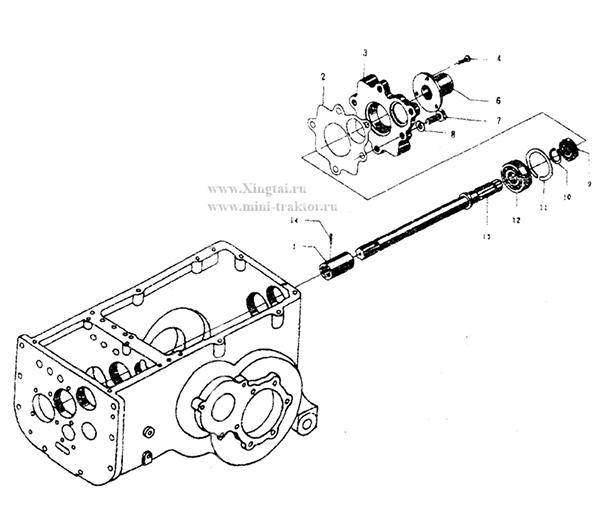

ВАЛ ОТБОРА МОЩНОСТИ
№ Поз | Наименование | Обозначение | Количество |
1 | Втулка шлицевая | 10Т.37.111 | 1 |
2 | Прокладка задней торцевой крышки | 10Т.37.117 | 1 |
3 | Крышка задняя торцевая | 10Т.37.116 | 1 |
4 | Винт М6х14 | GB68-85 | 3 |
6 | Колпак вала отбора мощности | 10Т.37.118 | 1 |
7 | Болт М12х30 | GB5783-86 | 5 |
8 | Шайба | GB93-87 | 5 |
9 | Сальник SG25х45х10 | JB2600-80 | 1 |
10 | Кольцо упорное 25 | GB894.1-86 | 1 |
11 | Кольцо стопорное 62 | GB305 | 1 |
12 | Подшипник 50305 | GB277-89 | 1 |
13 | Вал отбора мощности | 10Т.37.115 | 1 |
14 | Шплинт 2.5х45 | GB91-86 | 1 |

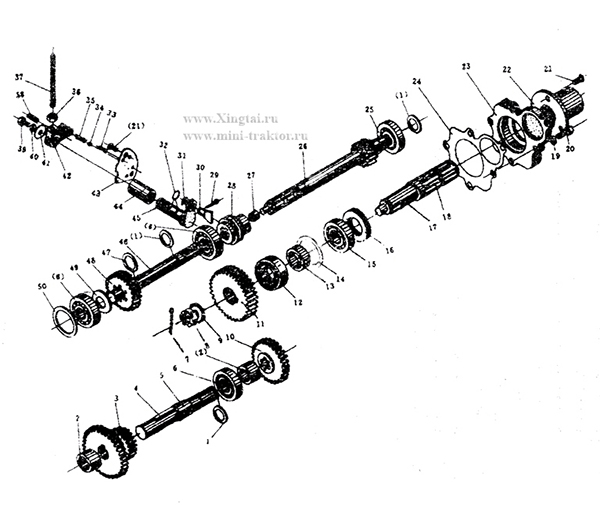

СТАНДАРТНЫЙ ВАЛ ОТБОРА МОЩНОСТИ
№ Поз. |
Наименование |
Обозначение | Количество |
1 |
Кольцо упорное 25 |
GB894.1-86 | 3 |
2 |
Втулка распорная |
16.37.212 | 2 |
3 |
Шестерня дополнительной передачи неподвижная |
16.37.209 | 1 |
4 |
Шпонка8х45 |
GB1096-79 | 1 |
5 |
Вал неподвижный шестерня дополнительной передачи |
16.37.208 | 1 |
6 |
Подшипник качения 205 |
GB276-89 | 3 |
7 |
Палец 4х36 |
GB91-86 | 1 |
8 |
Гайка М20 |
GB6181-86 | 1 |
9 |
Шайба 20 |
GB97.1-85 | 1 |
10 |
Трансмиссионная шестерня 1 |
16.37.305 | 1 |
11 |
Шестерня выходного вала |
16.37.304 | 1 |
12 |
Подшипник качения 42506 |
GB283-87 | 1 |
13 |
Втулка распорная |
16.37.313 | 1 |
14 |
Кольцо упорное 55 |
GB893.1-86 | 1 |
15 |
Подшипник качения 106 |
GB276-89 | 1 |
16 |
Сальник SG35х50х10 |
JВ2600-80 | 1 |
17 |
Шпонка 8х25 |
GB1096-79 | 1 |
18 |
Вал отбора мощности |
16.37.310 | 1 |
19 |
Шайба 12 |
GB93-87 | 5 |
20 |
Болт М12х30 |
GB5783-86 | 5 |
21 |
Винт М6х14 |
GB68-85 | 1 |
22 |
Колпак ВОМ |
16.37.118 | 1 |
23 |
Крышка задняя торцевая |
16.37.316 | 1 |
24 |
Прокладка задней торцевой крышки |
10Т.37.117 | 1 |
25 |
Подшипник качения 92205 |
GB283-87 | 1 |
26 |
Второй вал отбора мощности |
16.37.303-1 | 1 |
27 |
Втулка оси |
16.37.215 | 1 |
28 |
Втулка шлицевая |
16.37.211-1 | 1 |
29 |
Шплинт 2.5х16 |
GB91-86 | 1 |
30 |
Головка подъемной вилки |
16.37.218 | 1 |
31 |
Шайба8 |
GB97.1-85 | 1 |
32 |
Кольцо уплотнительное О-образное |
GB1235 | 2 |
33 |
Палец конический А4х20 |
GB117-86 | 2 |
34 |
Шарик 6.0000G400b |
GB308-84 | 1 |
35 |
Пружина для подъема фиксирующая |
10Т.37.182 | 1 |
36 |
Гайка М12 |
GB6170-86 | 1 |
37 |
Шпилька М12х150 |
GB902-76 | 1 |
38 |
Винт М6х20 |
GB71-85 | 1 |
39 |
Болт М8х10 |
GB5781-86 | 1 |
40 |
Шайба 8 |
GB93-87 | 1 |
41 |
Прокладка нажимная |
10Т.37.178 | 1 |
42 |
Рычаг отжимный |
16.37.220 | 1 |
43 |
Кулиса |
16.37.219 | 1 |
44 |
Втулка вала головки подъемной вилки |
16.37.217 | 1 |
45 |
Вал головки подъемной вилки |
16.37.216 | 1 |
46 |
Первый ВОМ |
16.37.202-1 | 1 |
47 |
Кольцо упорное 32 |
GB894.1-86 | 1 |
48 |
Трансмиссионная шестерня II |
16.37.306 | 1 |
49 |
Кольцо упорное |
16.37.214 | 1 |
50 |
Распорная прокладка |
16.37.213 | 1 |

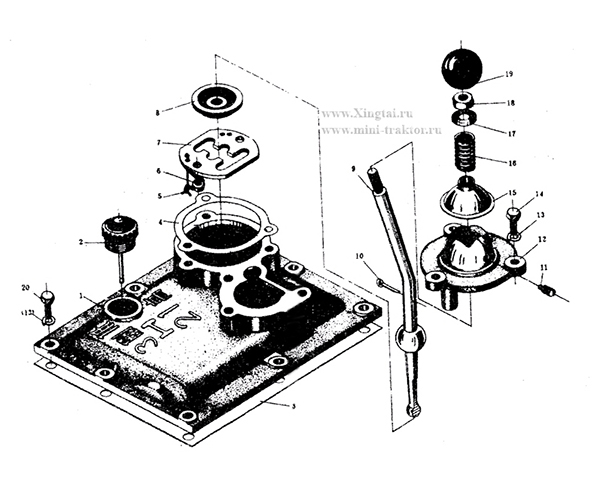

КРЫШКА КОРОБКИ ПЕРЕДАЧ В СБОРЕ
№ Поз. |
Наименование |
Обозначение |
Количество |
1 |
Крышка основной коробки передачи |
14.37.304 |
1 |
2 |
Масломер в сборе |
10Т.37.041 |
1 |
3 |
Прокладка крышки дополнительной коробки передач |
10Т.37.105 |
1 |
4 |
Прокладка опоры рычага переключения передачи |
10Т.37.166 |
1 |
5 |
Проволока стальная 1 |
GB3081-82 |
* |
6 |
Болт М8х16 |
GB32.1-88 |
2 |
7 |
Кулиса рычага переключения передач направляющая |
10Т.37.167 |
1 |
8 |
Колпачок рычага переключения передач уплотнительный |
14.37.163 |
1 |
9 |
Рычаг переключения передач |
10Т.37.160 |
1 |
10 |
Штифт 2.5х20 |
GB91-86 |
1 |
11 |
Винт М8х12 |
GB75-85 |
1 |
12 |
Опора рычага переключения передач |
14.37.365 |
1 |
13 |
Шайба 8 |
GB93-87 |
11 |
14 |
Болт М8х20 |
GB5781-86 |
3 |
15 |
Чехол переключения передач пылезащитный |
10Т.37.164 |
1 |
16 |
Пружина рычага переключения передач |
10Т.37.162 |
1 |
17 |
Тарелка пружины рычага переключения передач нажимная |
10Т.37.161 |
1 |
18 |
Гайка М10 |
GB6170-86 |
1 |
19 |
Головка шаровая в сборе |
10Т.37.023 |
1 |
20 |
Болт М8х25 |
GB5781-86 |
8 |

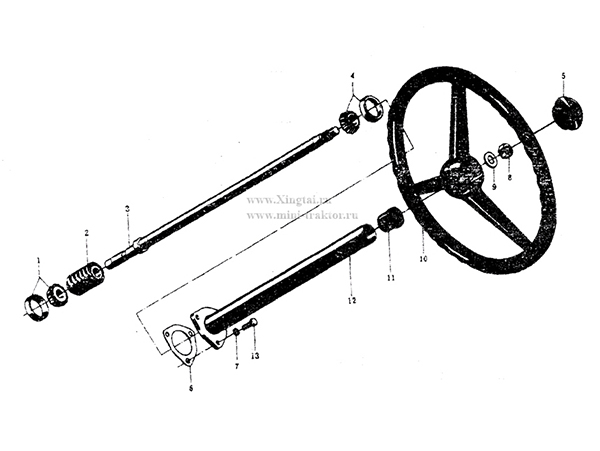

РУЛЕВОЙ МЕХАНИЗМ (1)
№ Поз. | Наименование | Обозначение |
Количество |
1 | Подшипник качения 7303 | GB297 |
1 |
2 | Червяк рулевого механизма | 14.40.123 |
1 |
3 | Вал рулевой | 14.40.122 |
1 |
4 | Подшипник качения 7204 | GB 297 |
1 |
5 | Заглушка рулевого колеса | 10Т.40.118 |
1 |
6 | Прокладка регулировочная | 10Т.40.111 |
3 |
7 | Шайба 8 | GB93-87 |
3 |
8 | Гайка М16х1.5 | GB6171-86 |
1 |
9 | Шайба 16 | GB97.1-85 |
1 |
10 | Колесо рулевое в сборе | 10Т.40.013 |
1 |
11 | Кольцо уплотнительное | 10Т.40.119 |
1 |
12 | Колонка рулевая в сборе | 10Т.40.011 16.40.011 |
1 |
13 | Болт М8х20 | GB5783-86 |
3 |

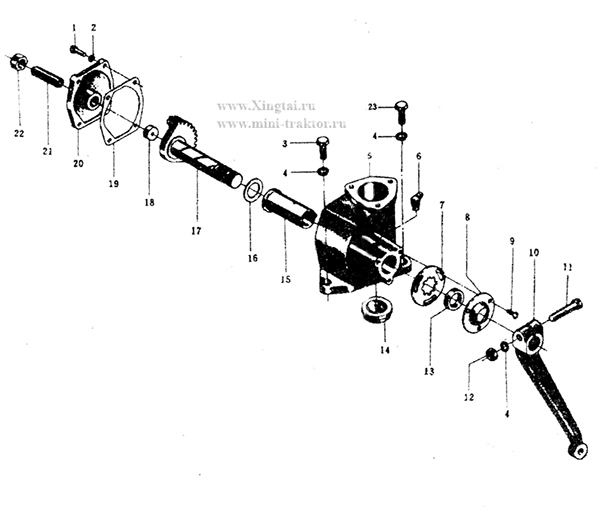

РУЛЕВОЙ МЕХАНИЗМ (2)
№ Поз. |
Наименование |
Обозначение |
Количество |
1 |
Болт М6х18 |
GB5781-86 |
4 |
2 |
Шайба 6 |
GB93-87 |
4 |
3 |
Болт М10х25 |
GB5781-86 |
3 |
4 |
Шайба 10 |
GB93-87 |
4 |
5 |
Корпус рулевого механизма |
10Т.40.101 |
1 |
6 |
Масленка М10х1 |
GB1153 |
1 |
7 |
Диск регулировочный |
10Т.40.107 |
1 |
8 |
Крышка пылезащитная |
10Т.40.106 |
1 |
9 |
Винт М6х14 |
GB67-85 |
3 |
10 |
Сошка поворотная |
16.40.104-1 |
1 |
11 |
Болт М10х50 |
GB5780-86 |
1 |
12 |
Гайка М10 |
GB6170-86 |
1 |
13 |
Кольцо пылезащитное |
10Т.40.105 |
1 |
14 |
Колпачок корпуса рулевого механизма нижний |
10Т.40.102 |
1 |
15 |
Втулка сердечника регулировочная |
10Т.40.108 |
1 |
16 |
Прокладка регулировочная |
10Т.40.110 |
1 |
17 |
Валик сектора рулевого механизма |
10Т.40.109 |
1 |
18 |
Прокладка упорная кольцевая |
10Т.40.112 |
1 |
19 |
Прокладка боковой крышки корпуса рулевого механизма |
10Т.40.114 |
1 |
20 |
Крышка корпуса рулевого механизма боковая |
10Т.40.115 |
1 |
21 |
Винт закрепления |
10Т.40113 |
1 |
22 |
Гайка М16х1.5 |
GB6171-86 |
1 |
23 |
Болт М10х30 |
GB5781-86 |
2 |

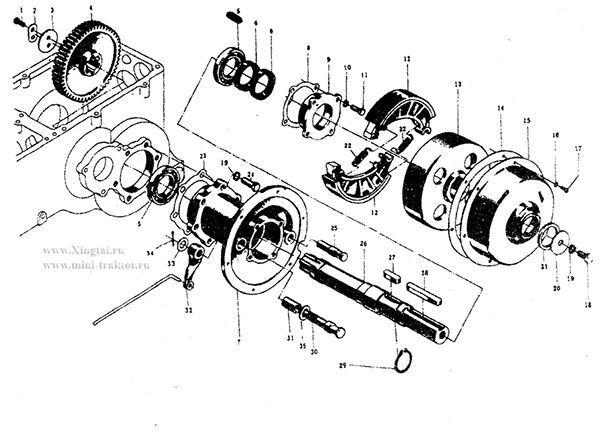

ТОРМОЗ
№ Поз |
Наименование |
Обозначение | Количество |
1 |
Болт М8х16 |
GB5783-86 | 4 |
2 |
Пластинка замковая |
10Т.37.316 | 2 |
3 |
Прокладка круглая |
10Т.37.317 | 2 |
4 |
Шестерня конечной передач ведомая |
16.37.153 | 2 |
5 |
Подшипник качения 210 |
GB276-89 | 4 |
6 |
Сальник PD55x75x12 |
JB2600-80 | 4 |
7 |
Кожух левой полуоси |
16.37.156 | 1 |
8 |
Прокладка крышки подшипника полуоси |
10Т.37.154 | 2 |
9 |
Крышка подшипника полуоси |
10Т.37.153-1 | 2 |
10 |
Шайба 10 |
GB93-87 | 8 |
11 |
Болт М10х25 |
GB5783-86 | 8 |
12 |
Колодка тормозная в сборе |
10Т.43.011-А | 4 |
13 |
Барабан тормозной |
10Т.43.101 | 2 |
14 |
Прокладка бумажная |
10Т.43.119 | 2 |
15 |
Колпак тормоза сварный в сборе |
10Т.43.014 | 2 |
16 |
Шайба 6 |
GB93-87 | 12 |
17 |
Винт М6х14 |
GB67-85 | 12 |
18 |
Болт М12х25 |
GB5783-86 | 2 |
19 |
Шайба 12 |
GB93-87 | 14 |
20 |
Прокладка полуоси |
10Т.37.151 | 2 |
21 |
Кольцо войлочное 50 |
10Т.43.129 | 2 |
22 |
Пружина тормозной колодки оттяжная |
10Т.43.103 | 4 |
23 |
Прокладка кожуха полуоси |
10Т.43.158 | 2 |
24 |
Болт М12х35 |
GB5783-86 | 12 |
25 |
Палец тормозной колодки поддерживающий |
10Т.43.102 | 2 |
26 |
Полуось |
16.37.159 | 2 |
27 |
Шпонка на лыске 14х50 |
GB1096-79 | 2 |
28 |
Шпонка на лыске С14х100 |
GB1096-79 | 2 |
29 |
Кольцо упорное 50 |
GB894.1-86 | 2 |
30 |
Кулак тормозной |
10Т.43.105 | 2 |
31 |
Втулка кулака |
10Т.37.186 | 2 |
32 |
Рычаг левый |
16.43.107 | 1 |
33 |
Шайба 16 |
GB97.1-85 | 2 |
34 |
Шплинт 3х30 |
GB91-86 | 2 |

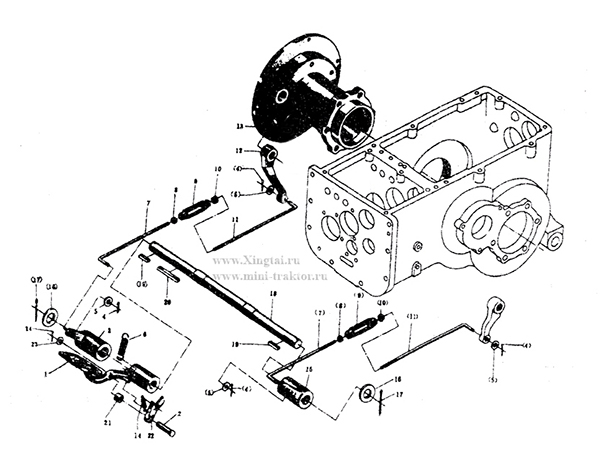

МЕХАНИЗМ УПРАВЛЕНИЯ ТОРМОЗОМ
№ Поз |
Наименование |
Обозначение |
Количество |
1 |
Педаль тормоза |
14.43.123 |
1 |
2 |
Палец оттяжной пружины замковой лапы |
10Т.43.124 |
1 |
3 |
Рычаг растягивающий правый |
16.43.113 |
1 |
4 |
Шплинт 3х20 |
GB91-86 |
4 |
5 |
Шайба 8 |
GB97.1-85 |
4 |
6 |
Пружина педали оттяжная |
10Т.43.114 |
1 |
7 |
Тяга тормозная |
10Т.43.108 |
2 |
8 |
Гайка М8 |
GB6170-86 |
2 |
9 |
Соединитель |
10Т.43.110 |
2 |
10 |
Гайка М8 (с левой резьбой) |
GB6170-86 |
2 |
11 |
Тяга |
10Т.43.109 |
2 |
12 |
Рычаг правый |
16.43.106 |
1 |
13 |
Кожух правой полуоси |
16.37.157 |
1 |
14 |
Пружина замковой лапы оттяжная |
10Т.43.115 |
1 |
15 |
Рычаг растягивающий левый |
10Т.43.112 |
1 |
16 |
Шайба 22 |
GB97.1-85 |
2 |
17 |
Шплинт 4х40 |
GB91-86 |
2 |
18 |
Валик педали |
16.43.111 |
1 |
19 |
Шпонка 6х28 |
GB1096-79 |
2 |
20 |
Шпонка 6х60 |
GB1096-79 |
1 |
21 |
Втулка распорная |
10Т.43.117-А |
1 |
22 |
Лапа замковая |
10Т.43.126 |
1 |
23 |
Шайба 12 |
GB97.1-85 |
1 |
24 |
Шплинт 3х30 |
GB91-86 |
1 |

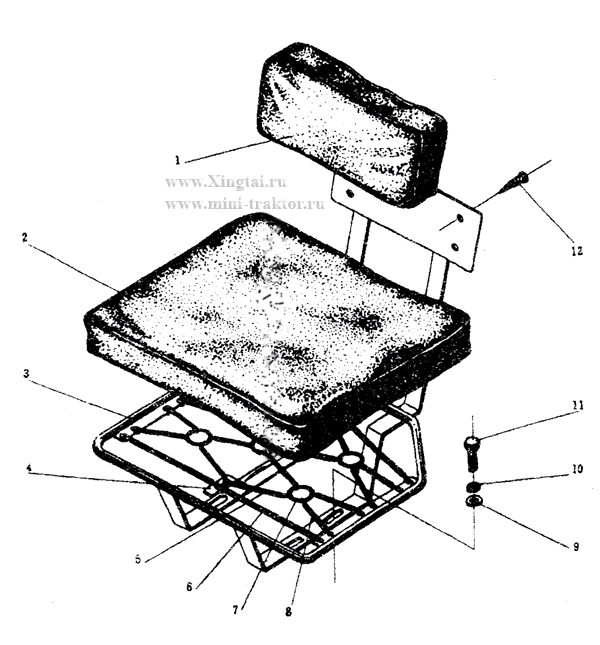

СИДЕНЬЕ
№ Поз. |
Наименование |
Обозначение | Количество |
1 |
Подушка спинки в сборе |
14.44.047 | 1 |
2 |
Подушка сиденья в сборе |
14.44.048 | 1 |
3 |
Каркас сиденья в сборе |
14.44.042 | 1 |
4 |
Планка пружин |
14.44.305 | 1 |
5 |
Пружина сиденья растяжная (ІІІ) |
14.44.308 | 4 |
6 |
Пружина сиденья растяжная (I) |
14.44.306 | 4 |
7 |
Кольцо пружин |
14.44.309 | 5 |
8 |
Пружина сиденья растяжная (II) |
14.44.307 | 12 |
9 |
Шайба 12 |
GB97.1-85 | 4 |
10 |
Шайба 12 |
GB93-87 | 4 |
11 |
Болт М12х30 |
GB5781-86 | 4 |

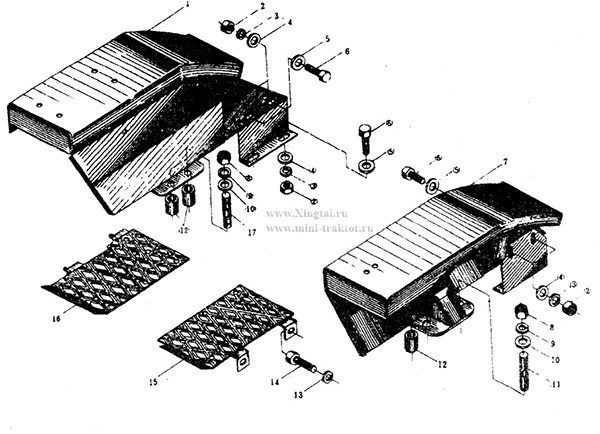

КРЫЛО, ПОЛИК
№ Поз | Наименование |
Обозначение |
Количество |
1 | Крыло левое в сборе |
16.47В.021 |
1 |
2 | Гайка М8 |
GВ6170-86 |
8 |
3 | Шайба 8 |
GB93-87 |
8 |
4 | Шайба 8 |
GB97.1-85 |
8 |
5 | Шайба большая 8 |
GB96-85 |
8 |
6 | Болт М8х20 |
GB5781-86 |
8 |
7 | Крыло правое в сборе |
16.47В.022 |
1 |
8 | Гайка М12 |
GB6170-86 |
8 |
9 | Шайба 12 |
GB93-87 |
8 |
10 | Шайба 12 |
GB97.1-85 |
8 |
11 | Шпилька М12х45 |
GB901-88 |
4 |
12 | Втулка прокладная |
16.47.167-1 |
4 |
13 | Шайба 10 |
GB93-87 |
4 |
14 | Болт М10х25 |
GB5781-86 |
4 |
15 | Полик правый в сборе |
16.47.032 |
1 |
16 | Полик левый в сборе |
16.47.031 |
1 |
17 | Шпилька М12х80 |
GB901-88 |
4 |

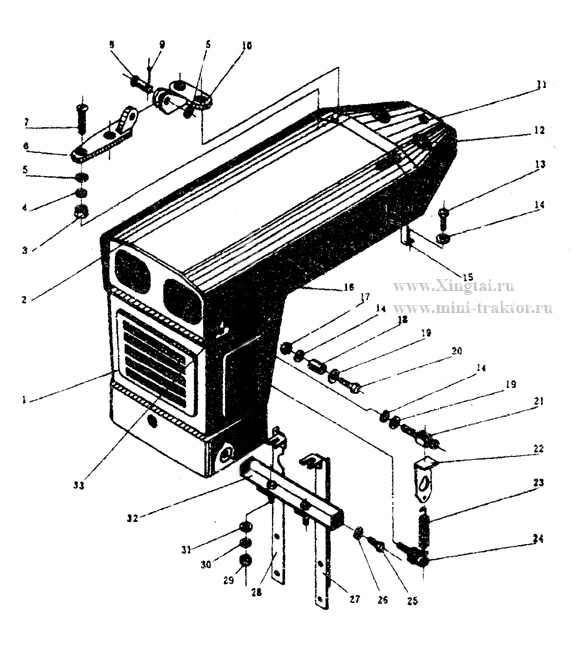

КАПОТ ДВИГАТЕЛЯ В СБОРЕ
№ Поз. |
Наименование |
Обозначение |
Количество |
1 |
Капот передний в сборе |
16.47.014 |
1 |
2 |
Капот верхний в сборе |
14.47.043 |
1 |
3 |
Гайка М6 |
GB6170-86 |
8 |
4 |
Шайба 6 |
GB93-87 |
8 |
5 |
Шайба 6 |
GB97.1-85 |
10 |
6 |
Шарнир |
14.47А.438 |
2 |
7 |
Винт с потайной головкой М6х25 |
GB68-85 |
8 |
8 |
Палец В5х25 |
GB882-86 |
2 |
9 |
Шплинт 2х10 |
GB91-86 |
2 |
10 |
Седло шарнира |
14.47А.439 |
2 |
11 |
Табличка переключения передач |
14.47.108 |
1 |
12 |
Панель прибора сварная в сборе |
14D.47.012-1 |
1 |
13 |
Болт М8х20 |
GB5781-86 |
4 |
14 |
Шайба 8 |
GB93-87 |
10 |
15 |
Кронштейн панели прибора |
14.47.107 |
2 |
16 |
Марка завода |
14.47.109 |
1 |
17 |
Гайка М8 |
GB6170-86 |
8 |
18 |
Подставка |
14.47А.436 |
2 |
19 |
Шайба 8 |
GB97.1-85 |
6 |
20 |
Болт М8х45 |
GB5780-86 |
2 |
21 |
Болт шаровой |
10Т.47.105-1 |
2 |
22 |
Угольник |
10Т.47.109-2 |
2 |
23 |
Пружина капота растяжная |
14.47.106 |
2 |
24 |
Болт ушковый |
10Т.47.101-1 |
2 |
25 |
Болт М12х30 |
GB5781-86 |
2 |
26 |
Шайба 12 |
GB97.1-85 |
2 |
27 |
Правый кронштейн топливного бака сварный в сборе |
14.50.032 |
1 |
28 |
Левый кронштейн топливного бака сварный в сборе |
14.50.031 |
1 |
29 |
Гайка М10 |
GB6170-86 |
2 |
30 |
Шайба10 |
GB93-87 |
2 |
31 |
Шайба 10 |
GB97.1-85 |
2 |
32 |
Уголок закрепительный сварный в сборе |
14.47.013 |
1 |
33 |
Прокладка резиновая |
14.47А.403 |
9 |

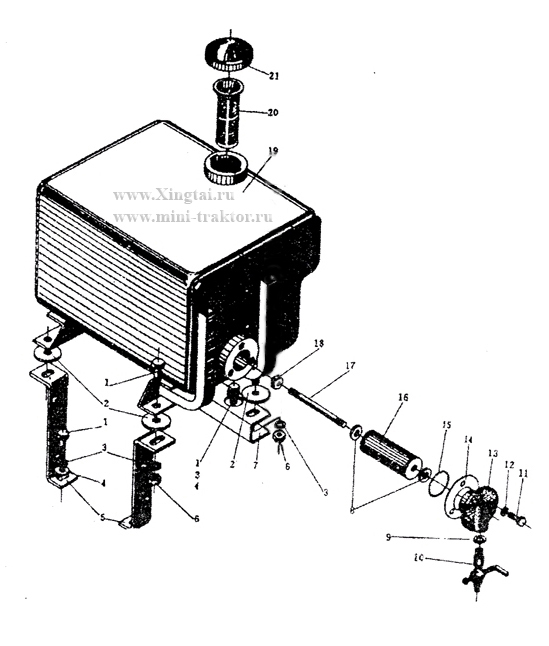

ТОПЛИВНЫЙ БАК ДЛЯ СИНТАЙ-200/220
№Поз. | Наименование | Обозначение | Количество |
1 | Болт М10х20 | GB5781-86 | 8 |
2 | Прокладка резиновая | 16.50.212 | 4 |
3 | Шайба 10 | GB93-87 | 8 |
4 | Шайба 10 | GB97.1-85 | 4 |
5 | Задний остов топливного бака | 16.50.410 | 2 |
6 | Гайка М10 | GB6170-86 | 4 |
7 | Передний остов топливного бака | 16.50.409 | 1 |
8 | Кольцо войлочное | 10Т.50.113 | 2 |
9 | Кольцо алюминиевое | 10.50.129 | 1 |
10 | Кран топливный в сборе | 10.50.017 | 1 |
11 | Болт М8х18 | GB5780 | 3 |
12 | Шайба 8 | GB93 | 3 |
13 | Фланец выхода топлива | 10Т.50.137 | 1 |
14 | Шайба медная | 10Т.50.130 | 1 |
15 | Уплотнительное кольцо О-образное 35х3.1 | GB1235 | 1 |
16 | Бумажный элемент в сборе | 10Т.50.135 | 1 |
17 | Шпилька закрепления бумажного элемента | 10Т.50.136 | 1 |
18 | Гайка М10 | GB6170-86 | 2 |
19 | Топливный бак в сборе | 16.50.041 | 1 |
20 | Фильтрующая сетка в сборе | 14.50.016 | 1 |
21 | Крышка топливного бака в сборе | 14.50.014 | 1 |

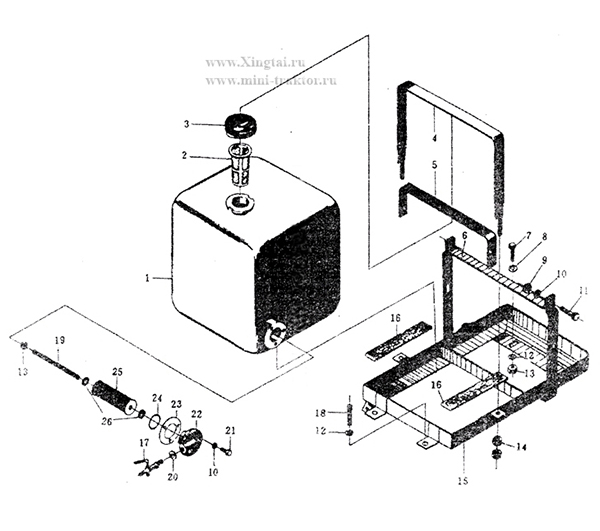

ТОПЛИВНЫЙ БАК ДЛЯ СИНТАЙ-120/160
№. Поз. | Наименование | Обозначение | Количество |
1. |
Топливный бак в сборе | 14D.50.011 | 1 |
2. |
Фильтрующая сетка в сборе | 14.50.016 | 1 |
3. |
Крышка топливного бака в сборе | 14.50.014 | 1 |
4. |
Лента стальная сварная в сборе | 14D.50.019 | 1 |
5. |
Лента резиновая | 10T.50.124 | 1 |
6. |
Поддержка поперечная | 14D.50.352 | 1 |
7. |
Болт М12х45 | GB5781-86 | 2 |
8. |
Шайба 12 | GB97.1-85 | 4 |
9. |
Гайка М8 | GB6170-86 | 2 |
10. |
Шайба 8 | GB93-87 | 3 |
11. |
Болт М8х25 | GB5781-86 | 2 |
12. |
Шайба 12 | GB93-87 | 4 |
13. |
Гайка М12 | GB6170-86 | 4 |
14. |
Гайка М10 | GB6170-86 | 4 |
15. |
Рама топливного бака сварная в сборе | 14D.50.033 | 1 |
16. |
Прокладка резиновая | 14D.50.131 | 2 |
17. |
Кран топливный в сборе | 10T.50.017 | 1 |
18. |
Шпилька М12х20 | GB898-88 | 2 |
19. |
Шпилька закрепления бумажного элемента | 10T.50.136 | 1 |
20. |
Кольцо алюминиевое | 10T.50.129 | 1 |
21. |
Болт М8х18 | GB5781-86 | 3 |
22. |
Фланец выхода топлива | 10T.50.137 | 1 |
23. |
Шайба медная | 10T.50.130 | 1 |
24. |
Кольцо уплотнительное О-образное35х3.1 | GB1235 | 1 |
25. |
Элемент бумажный в сборе | 10T.50.018 | 1 |
26. |
Кольцо войлочное | 10T.50.113 | 2 |

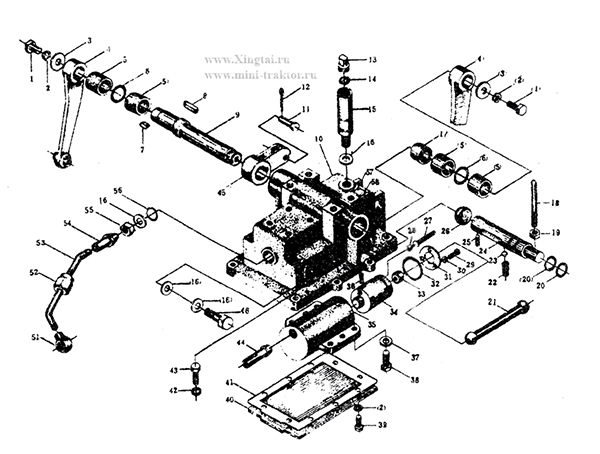

ПОДЪЕМНИК НАСОСА В СБОРЕ
№. Поз. | Наименование | Обозначение | Количество |
1. |
Болт М10х20 | GB5781-86 | 2 |
2. |
Шайба 10 | GB93-87 | 11 |
3. |
Кольцо упорное | 120.55.111 | 2 |
4. |
Рычаг подъемный | 14.55.031 | 2 |
5. |
Втулка подъемного вала | 120.55.108 | 4 |
6. |
Кольцо уплотнительное О-образное 50х5.7 | GB1235-76 | 2 |
7. |
Шпонка С10х36 | GB1096-79 | 2 |
8. |
Шпонка А12х56 | GB1096-79 | 1 |
9. |
Вал подъемный | 14.55.309 | 1 |
10. |
Корпус подъемника | 14.55.301 | 1 |
11. |
Палец А6х50 | GB882-86 | 1 |
12. |
Шплинт 2х12 | GB91-86 | 1 |
13. |
Пробка сапуна | 120.55.117 | 1 |
14. |
Сетка пылезащитная | 120.55.116 | 1 |
15. |
Горловина сапуна | 120.55.114 | 1 |
16. |
Шайба | 120.55.115 | 4 |
17. |
Втулка распорная | 14.55.307 | 1 |
18. |
Ручка замкового валика | 14.55.303 | 1 |
19. |
Гайка М10 | GB6170-86 | 1 |
20. |
Кольцо уплотнительное О-образное25х2.4 | GB1235-76 | 2 |
21. |
Шток поршня | 14.55.318 | 1 |
22. |
Пружина | 14.55.304 | 1 |
23. |
Шарик O6DIV | GB308-84 | 1 |
24. |
Валик замковый | 14.55.302 | 1 |
25. |
Штифт фиксации | 120.55.105 | 1 |
26. |
Заглушка | 14.55.320 | 1 |
27. |
Штанга | 120.55.131 | 1 |
28. |
Шарик 8 | GB308-84 | 1 |
29. |
Болт М6х15 | GB5781-86 | 3 |
30. |
Шайба 6 | GB93-87 | 3 |
31. |
Шайба упорная | 120.55.132 | 1 |
32. |
Кольцо уплотнительное О-образное52х3.5 | GB1235-76 | 1 |
33. |
Колодка прокладная со сферической поверхностью | 120.55.122 | 1 |
34. |
Поршень | 14.55.123 | 1 |
35. |
Блок масляного цилиндра | 14.55.319 | 1 |
36. |
Штифт 2х14 | GB119-86 | 1 |
37. |
Шайба 12 | GB93-87 | 6 |
38. |
Болт М12х40 | GB5781-86 | 6 |
39. |
Болт М8х20 | GB5781-86 | 10 |
40. |
Плита блока подъемника | 14.55.312 | 1 |
41. |
Прокладка бумажная | 14.55.313 | 1 |
42. |
Шайба 10 | GB93-87 | 10 |
43. |
Болт М10х30 | GB5781-86 | 8 |
44. |
Штуцер впускной трубки Рычаг подъемный внутренний |
120.55.124 120.55.106 |
1 1 |
46. |
Болт штуцера | 14.55.332 | 1 |
51. |
Штуцер выпускной трубки | 120.55.128 | 1 |
52. |
Гайка штуцера | 120.55.125 | 1 |
53. |
Трубка выпускная | 14.55.329 | 1 |
54. |
Штуцер трубки | 120.55.126 | 1 |
55. |
Гайка М16х1.5 | GB47 | 1 |
56. |
Кольцо уплотнительное О-образное20х2.4 | GB1235-76 | 1 |
57. |
Табличка | 14.55.343 | 1 |
58. |
Заклепка для таблички 3х5 | GB827-86 | 4 |

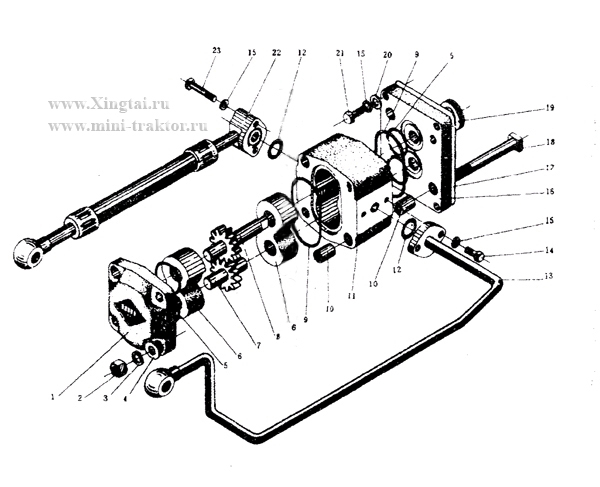

МАСЛЯНЫЙ НАСОС И МАСЛЯНАЯ ТРУБКА В СБОРЕ
№ Поз. | Наименование | Обозначение | Количество |
1 | Крышка насоса | GB6171-86 | 1 |
2 | Гайка М10 | GB93-87 | 4 |
3 | Шайба 10 | GB97.1-85 | 4 |
4 | Шайба 10 | GB1235-76 | 4 |
5 | Кольцо уплотнительное О-образное 24х2.8 | 4 | |
6 | Подшипник скольжения | 2 | |
7 | Шестерня ведомая | 1 | |
8 | Шестерня ведущая | 1 | |
9 | Кольцо уплотнительное О-образное 70х3.1 | GB1235-76 | 2 |
10 | Втулка фиксации | 4 | |
11 | Блок насоса | 1 | |
12 | Кольцо уплотнительное О-образное 20х2.4 | GВ1235-76 | 3 |
13 | Трубка выпускная в сборе | 14.54А.011-1 | 1 |
14 | Болт М8х20 | GB5781-86 | 4 |
15 | Шайба 8 | GB93-87 | 10 |
16 | Плита блока насоса | 1 | |
17 | Прокладка бумажная | 150.54.104 | 1 |
18 | Болт М10х90 | GB5780-86 | 4 |
19 | Кольцо уплотнительное | 1 | |
20 | Шайба 8 | GB97.1-85 | 4 |
21 | Болт М8х26 | GB5781-86 | 4 |
22 | Трубка всасывающая в сборе | 14.54А.012 | 1 |
23 | Болт М8х45 | GB5780-86 | 2 |

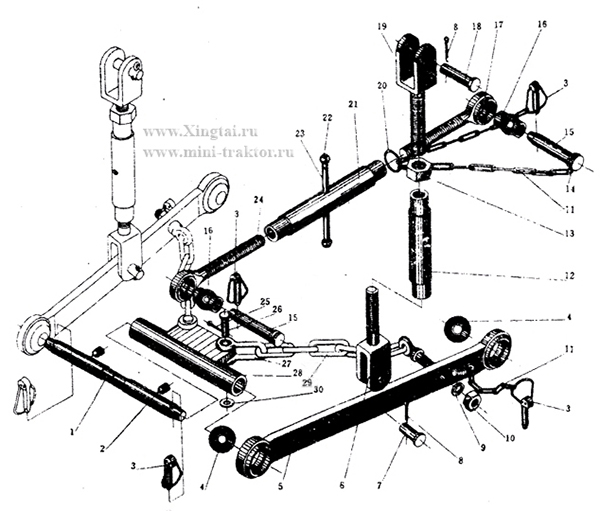

ГИДРОНАВЕСНОЙ МЕХАНИЗМ В СБОРЕ
№Поз. | Наименование | Обозначение | Количество |
1 | Ось нижних тяг соединительная | 14.56.101 | 1 |
2 | Винт М12х20 | GB71-85 | 2 |
3 | Палец замковый в сборе | 10Т.56.016 | 6 |
4 | Яблоко нижней тяги | 14.56.113 | 4 |
5 | Тяга нижняя в сборе | 16.56.012 | 2 |
6 | Вилка раскоса нижний регулировочный | 16.56.024 | 2 |
7 | Палец А16х42 | GB882-86 | 2 |
8 | Шплинт 4х25 | GB91-86 | 4 |
9 | Шайба 16 | GB93-87 | 2 |
10 | Гайка М16 | GB6181-86 | 2 |
11 | Цепочка в сборе | 10Т.56.026 | 4 |
12 | Втулка раскоса винтовая регулировочная | 16.56.114 | 2 |
13 | Гайка М20 | GB6170-86 | 2 |
14 | Крючок соединительный | 10Т.56.126 | 1 |
15 | Палец верхней тяги соединительный | 10Т.56.105 | 2 |
16 | Яблоко верхней тяги | 10Т.56.122 | 2 |
17 | Винт верхней тяги задний регулировочный | 10Т.56.121 | 1 |
18 | Палец раскоса соединительный | 16.56.103 | 2 |
19 | Вилка раскоса верхний регулировочный | 16.56.023 | 1 |
20 | Кольцо соединительное | 10Т.56.127 | 1 |
21 | Втулка винтовая регулировочная | 16.56.125 | 1 |
22 | Головка рычага регулирования шаровая | 10Т.56.110 | 2 |
23 | Рычаг регулирования | 10Т.56.109 | 1 |
24 | Винт верхней тяги передний регулировочный | 10Т.56.123 | 1 |
25 | Шплинт 3х20 | GB91-86 | 2 |
26 | Палец А 10х40 | GB882-86 | 2 |
27 | Серьга соединительная | 16.56.104-А | 1 |
28 | Планка качания ограничительной цепи сварная в сборе | 16.56.015 | 1 |
29 | Цепь ограничительная в сборе | 16.56.014 | 2 |
30 | Шайба 10 | GB97.1-85 | 2 |

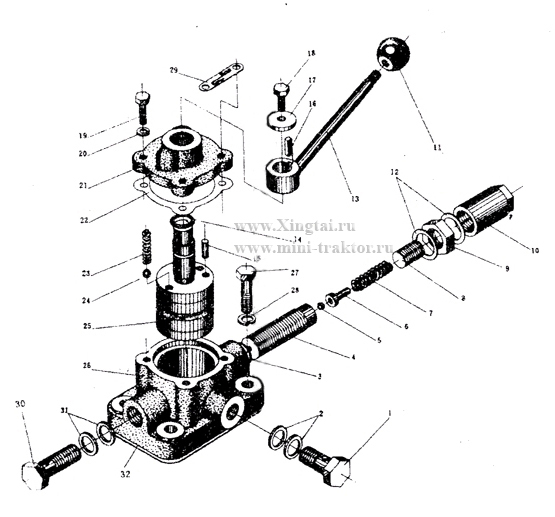

РАСПРЕДЕЛИТЕЛЬ В СБОРЕ
№Поз. | Наименование | Обозначение | Количество |
1 | Болт штуцера | 14.57.111 | 1 |
2 | Прокладка алюминиевая 12 | 14.57.109 | 2 |
3 | Прокладка алюминиевая 5 | 14.57.110 | 1 |
4 | Корпус предохранительного клапана | 14.57.116 | 1 |
5 | Шарик 7 | GB308-84 | 2 |
6 | Гнездо шаровое предохранительного клапана | 14.57.104 | 1 |
7 | Пружина предохранительного клапана | 14.57.118 | 1 |
8 | Винт регулирования давления | 14.57.114 | 1 |
9 | Контргайка | 14.57.117 | 1 |
10 | Колпак предохранительного клапана | 14.57.113 | 1 |
11 | Шаровая головка рычага | 14.57.129 | 1 |
12 | Прокладка алюминиевая 18 | 14.57.105 | 2 |
13 | Рычаг управления | 14.57.011 | 1 |
14 | Кольцо уплотнительное О-образное 16х2.4 | GB1235-76 | 1 |
15 | Штифт фиксации | 14.57.121 | 1 |
16 | Шпонка С4х12 | GB1096-79 | 1 |
17 | Прокладка стопорная | 14.57.125 | 1 |
18 | Болт М6х14 | GВ5781-86 | 1 |
19 | Болт М6х20 | GB5781-86 | 4 |
20 | Шайба 6 | GB93-87 | 4 |
21 | Крышка распределительного клапана | 14.57.106 | 1 |
22 | Прокладка бумажная | 14.57.120 | 1 |
23 | Пружина ограничительная | 14.57.124 | 1 |
24 | Шарик 7 | GB308-84 | 2 |
25 | Клапан распределительный | 14.57.101 | 1 |
26 | Корпус распределительного клапана | 14.57.102 | 1 |
27 | Болт М8х25 | GB5781-86 | 4 |
28 | Шайба 8 | GB93-87 | 4 |
29 | Знак | 14.57.130 | 1 |
30 | Болт масляной трубки | 14.57.103 | 1 |
31 | Прокладка алюминиевая 16 | 14.57.107 | 2 |
32 | Прокладка бумажная | 14.57.126 | 1 |

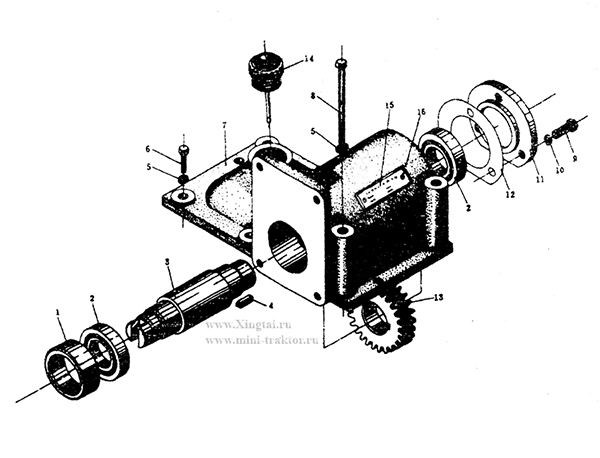

МЕХАНИЗМ ПРИВОДА МАСЛЯНОГО НАСОСА
№Поз. | Наименование | Обозначение | Количество |
1 | Кольцо упорное переднее | 14D.54.208 | 1 |
2 | Подшипник качения 105 | GB276-82 | 2 |
3 | Вал шестерни | 14D.54.202-2 | 1 |
4 | Шпонка на лыске 8х18 | GB1096-79 | 1 |
5 | Шайба 8 | GB93-87 | 5 |
6 | Болт М8х25 | GB5781-86 | 3 |
7 | Кожух камеры щестерен насоса | 14D.54.201-1 | 1 |
8 | Болт М8х85 | GB5780-86 | 2 |
9 | Болт М6х12 | GB5781-86 | 3 |
10 | Шайба 6 | GB93-87 | 3 |
11 | Крышка торцевая | 14D.54.205-1 | 1 |
12 | Прокладка бумажная | 14D.54.204 | 1 |
13 | Шестерня | 14D.54.203-1 | 1 |
14 | Измеритель уровня масла в сборе | 10Т.37.041 | 1 |
15 | Табличка | 14.54.210 | 1 |
16 | Заклепка для таблички | GB827-86 | 2 |

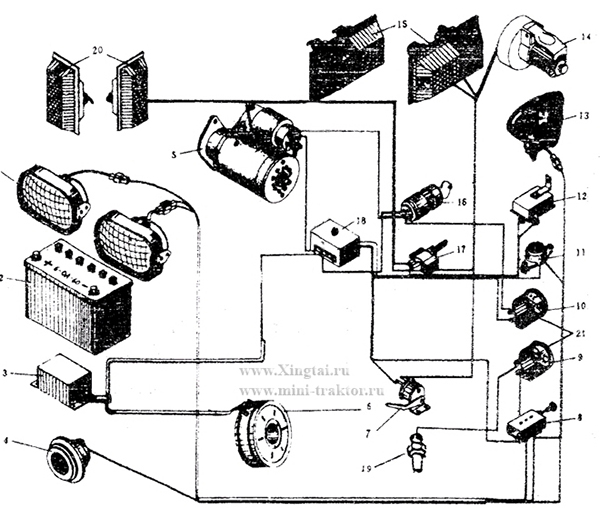

ЭЛЕКТРООБОРУДОВАНИЕ
№ Поз. | Наименование | Обозначение | Количество |
1 | Фара передняя 12V 28/20W | 2 | |
2 | Аккумуляторная батарея | 6-QA-60 13P | 1 |
3 | Регулятор электронный | YTC WT14B | 1 |
4 | Сигнал звуковой | DL-121 | 1 |
5 | Электронный стартер | QD1275 (XT-120) QD 1332 (XT-180) |
1 1 |
6 | Маховиковый генератор Кремний коммутационный генератор |
YF-14В, 14V 140 W JE01C. 14V 180W |
1 1 |
7 | Включатель сигнала торможения | JK514 | 1 |
8 | Переключатель света двухпозиционный | JK107A | 1 |
9 | Манометр масляный 0~6х105Ра | СА-15 | 1 |
10 | Амперметр ±20А | 1 | |
11 | Кнопка звукового сигнала | 1 | |
12 | Мигалка 12V | 1 | |
13 | Фара задняя 12V, 20W | 1 | |
14 | Панель для прицепа | 1 | |
15 | Указатель поворота и торможения задний в сборе 12V 20W-12V 8/20W | 2 | |
16 | Включатель стартера | JK414 | 1 |
17 | Включатель сигнала поворота | JK812-1 | 1 |
18 | Блок предохранителей | ВХ502 | 1 |
19 | Пробка щупа для масло-давления | 1 | |
20 | Указатель поворота передний 12V 8W | SH760 | 2 |
21 | Шайба нижняя для приборов | 16.48.216 | 2 |
