4.1. Регулировка муфты сцепления
В процессе эксплуатации трактора детали муфты сцепления изнашиваются. Из-за такого износа муфта сцепления выключается не полностью или вызывается пробуксовка.

4.1.1. Регулировка зазора между отжимным диском и выжимным подшипником.
При включенной муфте сцепления зазор между отжимным диском и торцевой поверхностью выжимного подшипника должен быть равномерным в пределах 1,5-2,0мм (Рис.4-1).

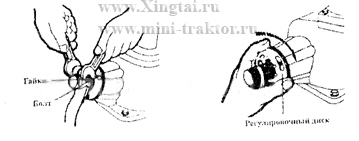

Рис.4-1. Регулировка свободного хода педали

При необходимости зазор отрегулируется следующим образом: Открыть правый люк корпуса муфты сцепления, отвернуть контргайки, отрегулировать три установочные гайки последовательно- затяните гайки на болтах для уменьшения зазора, и отверните их для увеличения зазора. После регулировки проверите повторно зазор щупом и законтрите боты (Рис.4-2).


Рис.4-2. Регулировка зазора между отжимным кольцом и выжимным подшипником.

4.1.2. Регулировка свободного хода педали муфты сцепления.
Свободным ходом является расстояние перемещения педали муфты сцепления от исходного положения до положения ощутимого повышения усилия на ее перемещение, что соответствует началу воздействия выжимного подшипника на отжимные рычаги. Свободный ход педали муфты сцепления должен быть в пределах 20-30мм (Рис.4-3). При необходимости его отрегулировать следующим образом: отвернуть контргайки, снять соединительный палец, поворачиванием регулирующей вилки изменить длину тяги и, следовательно - свободный ход педали муфты сцепления. По окончании завинтить контргайки.


Рис.4-3 Свободный ход педали муфты-сцепления

4.1.3. Регулировка рабочего хода педали.
Отрегулировать ограничитель так, чтобы расстояние от болта до отжимного коромысла было установлено примерно 24мм. Необходимо, чтобы муфта сцепления могла выключаться на чистое, и рабочий ход педали не был слишком большим во избежание преждевременного повреждения деталей и узлов.

4.2.Регулировка центральной передачи
Регулированием центральной передачи устраняется зазор в подшипниках.

При эксплуатации конические шестерни центральной передачи подвергаются действиям знакопеременных напряжений, вследствие чего изнашиваются подшипники 7205, 92906 (Рис.4-4) на вале ведущей конической шестерни и подшипник 7306 на вале центральной передачи (вале ведомой конической шестерни). Износ подшипников влечет за собой увеличение осевого зазора, и — таким образом — нарушается правильное зацепление конических шестерен центральной передачи, что приведет к чрезвычайному износу зубчатой пары, и даже выкрашиванию и трещине зубьев шестерен.

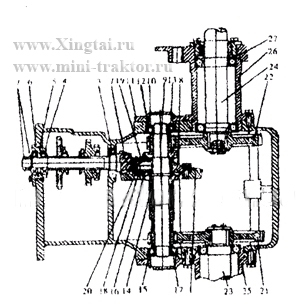

Рис.4-4 Схема конструкции заднего моста:
1-ведомая коническая шестерня; 2- ведущая коническая шестерня; 3- подшипник 90906; 4-подшипник 7205; 5-стакан подшипника; 6- прокладки; 7- регулировочная и стопорная гайка; 8- крестовина сателлита дифференциала; 9-ось центральной передачи;10-подшипник 7306; 11- крышка подшипника; 12- регулировочные прокладки, 13-шестерня правой полуоси; 14-шестерня левой полуоси; 15- ведущая шестерня конечной передачи, 16- планетарная шестерня; 17- антифрикционная прокладка; 18-ось планетарной шестерни; 19- антифрикционная прокладка; 20- штифт; 21,22 –ведомые шестерни левой и правой конечных передач; 23,24 – левая и правая оси ведущих колес; 25,26 – корпусы левой и правой полуоси; 27- регулировочные прокладки.

При проверке и регулировке центральной передачи выполняется следующее:
1.Подготовительная работа.
Очистите коробку передач от пыли и грязи. Слейте трансмиссионное масло. Промойте внутреннюю полость корпуса дизельным топливом.
2.Проверка и регулировка зазора в подшипнике 7205 вала ведущей конической шестерни.

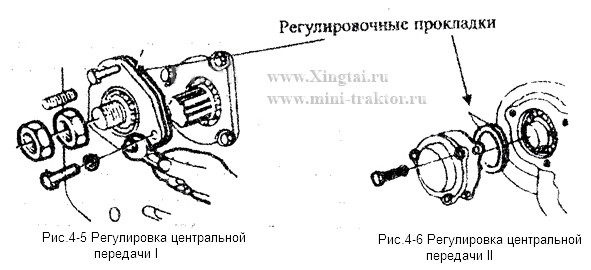

Передвинуть ведущую коническую шестерню ломиком, и при этом нормальное осевое перемещение не должно превышать 0,1мм (его измеряют индикатором) и, при необходимости, регулировать. Рассоединить основную и дополнительные коробки передач. Отвинтить контргайку на переднем конце вала ведущей конической шестерни (Рис.4-5). Завинчивая регулировочную гайку, рукой поворачивайте ведущую коническую шестерню до тех пор, пока не ощущается заметное сопротивление. Законтрите гайку.
3.Проверка и регулировка зазора в подшипниках 7306 вала центральной передачи.
Упирать ножку индикатора в торец венца ведомой конической шестерни. Передвигая ведомую коническую шестерню ломиком налево и направо, наблюдают переделы размаха стрелки. Нормальное осевое перемещение не должно превышать 0,15мм и, при необходимости, регулировать. Поворачивая ведомую коническую шестерню, добавляют или уменьшают регулировочные прокладки подшипников 7306, уставленных на двух концах вала центральной передачи до тех пор, пока не ощущается заметное сопротивление (Рис.4-6).
4. Проверка отпечатка зацепления шестерен.

При проверке особое внимание уделяйте на

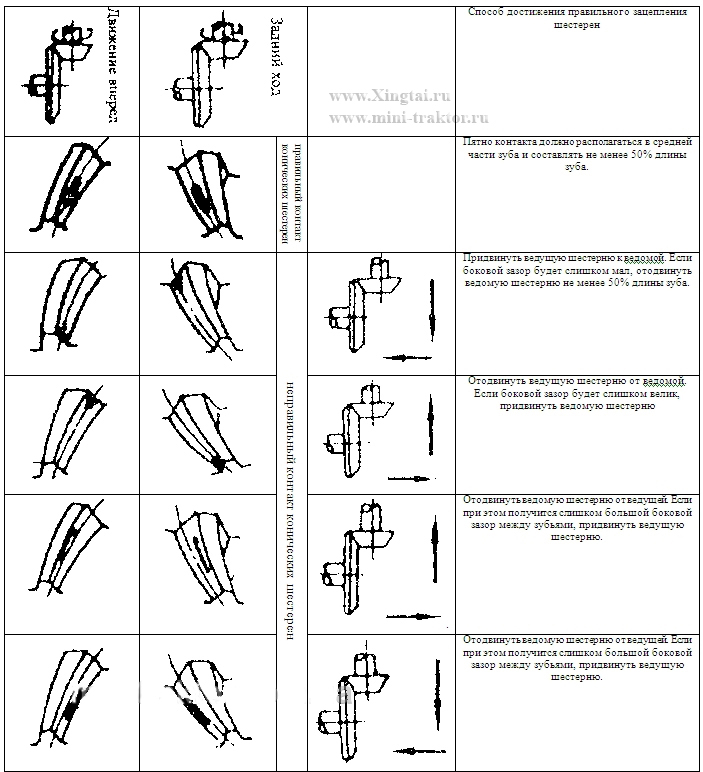

Таблица 4-1

4.3. Регулировка тормоза
4.3.1. Регулировка свободного хода педали.
Нормальный зазор между тормозной колодкой и барабаном составляет 0,5-0,7мм, что соответствует свободному ходу педали 30-40мм (Рис.4-8).

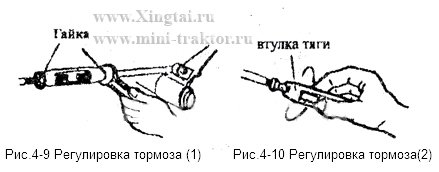

При регулировании свободного хода педали, опустить контргайки 2 (Рис.4-8, 4-9) тормозной тяги, ввинчиванием (если ход педали нужно уменьшать) или вывинчиванием (если ход педали нужно увеличить) тяги в регулировочную вилку, устанавливает требуемый ход педали (Рис.4-10). И завинтить контргайки.


Рис.4-8 Регулировка свободного хода тормозной педали: 1,4-рычаги; 2- контргайки; 3-втулка.

4.3.2. Проверка и регулировка левого и правого тормозов. Эффективность торможения обоих тормозов должна быть одинакова. В противном случае экстренное торможение при высокоскоростном движении может привести к аварии вследствие неравномерного торможения.

Разность следов проскальзывания задних колес не должна превышать 400 мм при экстренном торможении трактора с высокой скоростью на горизонтальном участке дороги. При необходимости регулировать.

При регулировке целесообразно за счет увеличения зазора тормоза, имеющего лучшую эффективность торможения, а не уменьшением зазора тормоза с худшей эффективностью, добьется одновременного торможения.

4.4.Регулировка передней оси и рулевого управления

4.4.1. Регулировка передней оси
Наиболее характерные отклонения от нормальной работы ходовой системы – виляние и колебания колес. Возможные причины: нарушение регулировки подшипников вследствие износа конических роликовых подшипников. Поэтому необходимо периодически проводить проверку и регулировку зазора в подшипниках.

При регулировании с поднятых передних колес отвинчивают три болта, снимают колпак ступицы колеса, затягивают подшипники, а затем отпускают корончатую гайку на 1/16 – 1/8 оборота с тем, чтобы осевой зазор подшипников был в пределах 0,1-0,2мм. При вращении колеса вручную оно вращается легко и без заметного виляния. Зашплинтуйте корончатую гайку и установите на место колпак.

4.4.2. Регулировка сходимости передних колес.
Сходимость колес определяют как разновидность расстояний между колесами спереди и сзади на уровне их центров. Нормальное значение сходимость трактора - 4~12мм.

В процессе эксплуатации трактора величина сходимости передних колес меняется. Несвоевременные проверка и регулировка сходимости могут привести к влиянию и колебанию колес, а следовательно, и затруднению управления поворотом и повышенному износу протекторов шин.


Рис.4-11 Регулировка сходимости.

Расстояние между колесами сзади b. Расстояние между колесами спереди а.
Регулируют сходимость колес изменением длины поперечной рулевой тяги.

4.3. регулировка свободного хода рулевого колеса.

Свободный ход у трактора 15-20 и не должна превышать 30.


Если свободный ход рулевого колеса превышает допустимый, необходимо определить неисправность механизмов, входящих в рулевое управление и отрегулировать их.

4.4.3.1. Регулировка шаровой цапфы.
Заменяют цапфу, или гнездо и колпак, когда образованный зазор из-за сильного износа слишком велик и не может быть компенсирован действием пружин.

4.4.3.2. Регулировка осевого зазора поворотного вала (Рис.4-12)

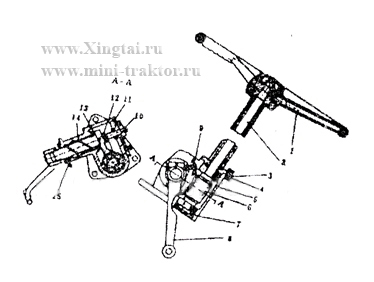

Рис.4-12. Рулевое управление:
1- колесо рулевого управления; 2- вал рулевого управления; 3- крышка верхняя; 4-прокладка; 5- картер рулевого управления; 6- червяк поворотный; 7- крышка нижняя;8- сошка рулевого управления; 9- червячный сектор; 10- болт крепления; 11- крышка боковая; 12- прокладка стопорная; 13прокладки регулировочные; 14-втулка регулирующего сердечника; 15- крышка пылезащитная.


Рис.4-13 Регулировка рулевого управления(1)  Рис.4-14 Регулировка рулевого управления(2)


далее

в оглавление
